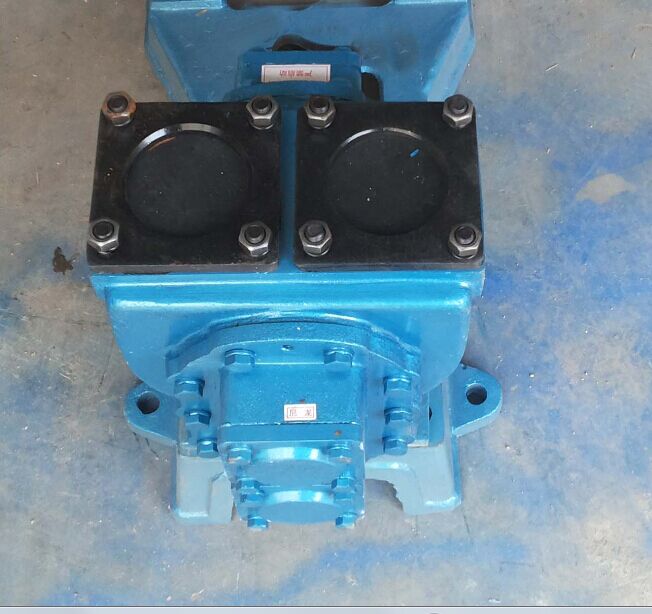

80YHCB-60圆弧齿轮油泵用途及图片

80YHCB-60圆弧齿轮油泵用途及图片

 80YHCB-60圆弧齿轮油泵用途及图片

80YHCB-60圆弧齿轮泵主要适用于输送粘度在5-1500cst,温度不超过80℃,不含固体颗粒无腐蚀性的_液体。如汽油、煤油、柴油机械润滑油、液化石油气、乙酸二胺、乙酸三胺及乙酸六胺。YHCB圆弧齿轮泵是一种节能的_齿轮泵,具有流量大、压力高体积小、噪声低、自吸_好、安装维修方便等优点,YHCB圆弧齿轮泵更是油罐汽车改装行业和石油部门的理想优选泵种,本产品参照JB/T6434-92标准。

80YHCB-60圆弧齿轮油泵可以安装在汽车上,借助汽车变速箱的取力器输出轴传动。

型号: 80YHCB-60圆弧齿轮油泵

流量Q(m3/h): 60
工作压力P(MPa): 0.6
转速n(r/min): 970
效率η(5): 72
允许吸上高度(m):7
功率: 11 kw
配用电机:11 kw

80YHCB-60圆弧齿轮油泵使用_提醒:

1.泵内未充满介质,严禁启动取力器操纵手柄,否则烧坏齿轮。

2.气温低于摄氏度时,工作完成后,放干泵内存油,否则回结冰冻破泵箱体。

3.严防硬物进入泵体内破坏齿轮,当发现泵转不动时应找专人修理。

80YHCB-60圆弧齿轮油泵安装使用维护和保养:
一、泵可安装在加油汽车及油库泵房内,汽车上的安装油路设计应符合GB9414-88中4.18.1条中的规定功能,本说明书所示油路图仅供参考,若配一个四通阀,油路更为简便。
二、安装使用在加油车上时应注意事项: (1) 泵借助汽车变速箱的取力器、传动轴传动,泵尽量靠前安装,泵轴与传动轴尽量保持同轴,倾斜角不得大于70. (2) 泵应吊装在角钢焊制的吊架上,泵的高低可根据取力器输出轴的轴线确定,泵的左右位置应尽量靠近汽车纵梁, 以免泵与汽车传动轴发生干涉。并用螺栓固定在汽车纵梁上。 (3) 吸入管口通径应按泵的进出口直径配套,吸上垂直汽车纵梁,吸上垂直深度不大于7m,尽可能缩短管路。 (4) 运转中压力表不起过0.5MPa,真空表不超过-0.08 MPa。
三、80YHCB-60圆弧齿轮油泵运转前应验证传动轴旋向、法兰及接头的密封性,仔细检查各阀门开关是否正确,禁止在泵出口管路阀门未打开的情况下开动油泵,以免损坏部件和发生危险。
四、定期(半月)清洗过滤器,以免堵塞影响泵流量,经常检查调整阀的泄油压力。吸入管口直径不得不于出口管径。 五、泵转速应由低到高,缓慢加速,并保持相应转速。不得任意超速运转,也不能忽高忽低。
六、80YHCB-60圆弧齿轮油泵在运转中,应注意观察压力表和真空表的计数,如压力计数过大,表示扬程过高或泵出口管路堵塞而使其超载,如真空表大表示吸程过大或泵吸入管堵塞使泵发生汽蚀。
七、低温季节,泵不工作时,应将泵内储液由孔放出,以防冻裂箱体。
八、泵如长期使用,应做好防锈处理,妥善保管。
九、轴承每半年加注一次钙基脂(指大流量泵)。
十、管路应有管架,泵不允许承受管路的负荷,泵安装高度应_不超过泵工作时允许吸上真空高度。
十一、停车时先断开取力器手柄,再关闭泵的进出口阀门。
十二、80YHCB-60圆弧齿轮油泵内未允满介质,严禁启动。
十三、安装时应避免轴向敲打主动轴或联轴器,否则会造成齿轮与箱体摩擦而损坏齿轮。
