NYP系列高粘度输送泵(高粘度转子泵)

NYP%e7%b3%bb%e5%88%97%e9%ab%98%e7%b2%98%e5%ba%a6%e8%be%93%e9%80%81%e6%b3%b5%ef%bc%88%e9%ab%98%e7%b2%98%e5%ba%a6%e8%bd%ac%e5%ad%90%e6%b3%b5%ef%bc%89

NYP系列高粘度输送泵(高粘度转子泵)

NYP型高粘度转子泵是根据石油、化工、涂料、油脂、医药、染料、食品等行业的需求,研制开发的新型容积式泵,由于该产品可选用不同的材质和其独特的结构,因此广泛应用于不同性质,不同粘度的介质输送。
生产商:泊头市大江泵业制造有限公司
产 地:河北省》沧州市》泊头市
销售一部:0317-5662186 销售二部:0317-8266846
销售三部:0317-8287114 销售四部:0317-5569887

NYP系列高粘度输送泵(高粘度转子泵)详细介绍

NYP系列高粘度输送泵是根据石油、化工、涂料、油脂、医药、染料、食品等行业的需求,研制开发的新型容积式泵,由于该产品可选用不同的材质和其独特的结构,因此广泛应用于不同性质,不同粘度的介质输送。

NYP型高粘度转子泵根据输送的介质及客户要求可以选择,铸铁/铸钢/不锈钢材质。

NYP型高粘度转子泵(高粘度转子泵,沥青输送泵)适用范围:

   适用介质温度:-10℃ - 150℃(特殊温度订货提前说明,最高耐温300

  适用介质粘度:1.0cst - 300,000cst

●NYP型高粘度转子泵(高粘度转子泵,沥青输送泵)应用:

    该高粘度泵(高粘度转子泵,沥青输送泵)适用于石油、化工、涂料、油脂、医药、染料、食品等行业。
    应用包括输送有机酸、脂肪酸、碱性物质、苛性纳、苏打水、聚合物、肥皂、洗发精、动物脂肪、菜油、巧克力以及其他特殊流体。
    高粘度泵为内齿轮旋转泵适合泵送各种粘度的液体.不能泵送含固体颗粒的液体 . 但可泵送含磨研性颗粒的液体 . 主要的应用领域包括 :
    化学领域 : 溶剂 , 酸 , 碱 , 盐 , 酒精 , 药剂 , 异氰酸盐 , 多元醇 , 硅酸钠 ;
    石油产品 : 汽油 , 柴油 , 燃料油 , 润滑油 , 添加剂 , 原油
    肥皂和清洁剂 : 表面活性剂 , 个人卫生用品 , 清洁剂

    粘合剂 : 胶水 , 环氧树脂

    油漆和墨水 : 清漆 , 涂料 , 油墨

    纸浆和纸 : 溶剂 , 涂料 , 碱液
    高温液体:沥青 , 柏油 , 导热油

    食品:糖浆 , 巧克力 , 可可油 , 葡萄糖 , 动物饲料 , 植物油 , 脂肪
    ●采用密封形式 : 填料 , 普通机械密封 , 集装式机械密封 , 集装式三重唇封;
    ●防腐蚀材料
     为了处理各种腐蚀性液体提供了多种合金、复合材料及弹性体,包括: 316 不锈钢; 316L 不锈钢, 316Ti 不锈钢,合金 C ,合金 20 ,蒙乃尔合金,青铜, ETFE;
    ●输送介质粘度:可以针对稀薄液体,粘稠液体或者多粘度液体进行配置,以得到最佳性能:
    ●温度 : 为极端温度应用提供金属,密封,夹套,保温泵头
    ●磨损:为了降低磨损的影响,为多个部件提供了不懂的硬质材料包括:碳化钨,碳化硅,陶瓷,硬化铁,碳钢和不锈钢;各种硬质图层
    ●出口: 90 和 180 进出口方位;螺纹接口; ANSI , DIN 和 JIS 法兰;凸面和平面法兰;加大端口;顶部,底部或侧面的进出口.
    ●NYP型高粘度转子泵产品优点:

    1 该高粘度泵(高粘度转子泵,沥青输送泵)主要有内外转子、轴、泵体、泵盖、托架、密封、轴承等组成。
2 输送液体平稳、无脉动、振动小、噪音低。
3 该高粘度泵(高粘度转子泵,沥青输送泵)的转速与流量呈线型函数关系,可适当改变转速来改变泵的流量。高粘度泵特别适用与高粘度介质的输送。高粘度泵轴端采用机械密封。
    4 该高粘度泵(高粘度转子泵,沥青输送泵)最大限度的防止泄漏。
    5 适于户外安装,全封闭的磁力联轴器腔可以保护外磁体不与潮湿或外部物质相接触。
    6 该多种标准滑动轴承材质可供选择:铸铁、铜 、石墨、碳化钨。
    7 标准磁体材料是钕铁硼合金。可选择的钐钴永久磁铁允许操作温度最高为250 摄氏度。
    8 可以双向输送。
    9 前盖和磁力耦合屏蔽套的外部加热夹套是标准的可选部件。
    10 真正的背拉式设计。
    11 标准法兰式联接,可只提供光泵头。
    12 具有内外套保护。
    13 设计的冷却系统:泵内一体的冷却循环系统,无需外部冷却。
    14 动态轴向平衡系统,将轴向载荷减到最低,降低功耗并延长使用寿命。
    15 全封闭的磁力联轴器腔增加安全性。流动稳定:流量与齿轮转速成正比,与压力无关
    ●高粘度齿轮泵(高粘度转子泵,沥青输送泵)产品特点:

  1. 流动平稳:没有脉动和压力波峰,不会产生管道颤动。
  2. 多功能性:仅仅通过调整转子轴的位置,同一台泵既可以出来稀释溶液又可以出来沥青,糖浆,树脂,聚合物等高粘度液体。
  3. 可逆性:可以通过改变齿轮的旋转方向使液体反向流动,两种方向都能充分发挥泵的性能
  4. 自吸性:由泵产生高真空,允许在最大自吸高度实现快速自吸,取决于泵送液体的物理特性(温度,蒸汽压力,粘度等)。
  5. 建议性:只有两个活动部件:主动轮和动轮,只有一个轴封。
  6. 坚固的重载结构:低转速。特大球轴承的外部轴承座可以承受轴向和径向负载。
  7. 磨损率低:由于主动轮和从动齿轮不成倍数关系。这就意味着磨损可以被均匀的分散在每个齿轮上。因为一个齿轮上的每一个齿轮接触另一个齿轮上的每一个齿轮的次数一样。
  8. 磨损调节系统:转子边缘的磨损可以通过调整转子轴的位置来补偿。这样,即使在有相当大的磨损的情况下,也可以保证泵的稳定性。
  9. 维护简单,维护率低:不用移动泵,管道或泵驱动装置就可以进行检查和调节。
  10. 互动性:标准组件的设计可实现不同材料和特性零部件之间的替换。例如:有多种轴封系统可供选择,还可以安装带夹套的外壳和轴盖来代替标准部件。
  11. 端口位置可改变:泵壳可在轴承箱上旋转以从不同位置处吸排液体。
  12. 预热:加热夹套或是与外壳铸成一体,或是安装在端盖上,或是安装在填料压盖上。
  13. 旁路安全阀:旁路安全阀安装在泵上并且容易调节,在有些型号的泵上采取双重安全阀并带加热夹套。

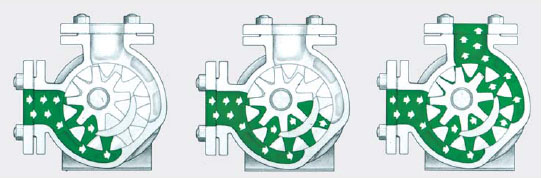

NYP型高粘度转子泵工作原理 :

    高粘度泵是内齿轮泵回转式正位移泵,液体流动由两个齿轮产生,主动齿轮和从动轮,内齿轮嵌在外齿轮里面,由一个月牙挡板隔开.当齿轮转动时,液体被吸入到两个齿轮和月牙挡板围成的空间里,当齿轮啮合时, 液体受压被排除泵外. 因此, 液体流动平稳 , 并且容量大, 结构紧凑.
    专为沥青设计的夹套泵 :带有温度控制的沥青泵 , 可以在泵启动前快速将泵内固化的沥青熔化 . 在支架 , 端盖和轴承区域均有夹套备选 , 以防沥青在泵内固化
NYP高粘度泵(高粘度转子泵,沥青输送泵)参数表

(根据实际粘度选择合适的泵,NYP高粘度泵最高输送30万Cst介质,参数表是一部分,具体咨询客服)

型号 Model
(每百转流量)

粘度
cst

转速
r/min

流量
m3/h

压力
Mpa

口径
mm

汽蚀余量m
功率
KW

配减速机或电机型号双减(S)单减(D)

NYP-0.78

600/2000

910/1390

0.4/0.6

0.8
15"
(螺纹)
5
0.75
Y90S-6/ Y802-4
NYP-2.3

600/2000

910/1390

1/2

0.8
25"
5

1.1/1.5

Y90L-6/ Y90L-4
NYP-3.6

600/2000

940/640

2/1.5

0.8
40"
5
1.5
Y100L-6/Y90L-4
(皮带)
NYP-7.0

2000/6000

960/500-640

4/2.3

0.8
40"
5

2.2/3

Y112M-6/ SCJ-100
NYP-24

2000/6000

357-475/300

5-6.5/4

0.8
50"
5
5.5
SCJ-240/ DCJ-100
NYP-50

2000/6000

357-475/300

10-14/9

0.8
50"
5

7.5/5.5

SCJ-240/ DCJ-100
NYP-80

2000/6000

315-417/228

15-20/10

0.8
80"
(法兰)
5

15/11

SCJ-290/ DCJ-112
NYP-110

2000/6000

315-417/228

20-28/15

0.8
80"
5

18.5/15

SCJ-240/ DCJ-112
NYP-160

2000/6000

320-420/320

30-40/30

0.8
100"
5
18.5
SCJ-320/ DCJ-320
NYP-220

2000/6000

220-285/160

30-40/20

0.8
100"
5

37/18.5

SCJ-340/ DCJ-340
NYP-320

2000/6000

220-285/160

40-50/30

0.8
100"
5

37/22

SCJ-340/ DCJ-340
NYP-650

2000/6000

160-240/120

60-90/45

0.8
125"
5

55/37

SCJ-360/ DCJ-360
NYP-730

2000/6000

160-240/120

70-100/50

0.8
150"
5

55/37

SCJ-360/ DCJ-360
NYP-1670

2000

160
160
0.8
200"
5
100
Y315L1-4
NYP-1670
6000
200
200
0.8
200"
5
132
Y315L2-4
