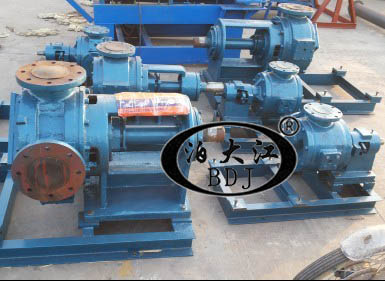

NYP系列内环式高粘度转子泵

 NYP系列内环式高粘度转子泵

NYP系列高粘度泵结构：有内、外转子、轴、泵体、前盖、托架、密封、轴承等部分组成。该保温泵的密封方式有机械密封和填料密封两种形式。如果是高温、高粘稠度及腐蚀性较强的介质，可选用填料密封。

NYP系列高粘度转子泵输送易结晶物料时，可在前盖和泵体上设计带有保温夹套，工作时通过蒸汽保温融化。从主轴外伸端向泵看为顺时针旋转。

NYP高粘度转子泵优点：

　NYP系列内环式高粘度转子泵在输送液体时既平稳又无脉动，同时振动小噪音也低；该保温泵还具有很强的自吸能力，当正确选用保温泵零件，可输送多种有腐蚀性的介质，但要注意其使用温度可达240℃；并且因为它的内外转子转向相同，造成的磨损小，从而_了使用寿命。保温泵的流量也因为泵的转速与流量呈线性函数关系也可以进行适当的改变。NYP高粘度泵_适用高粘稠度介质的输送。

     NYP系列内环式高粘度转子泵正排量转子和随轮组合体工作中有较好的缓冲作用，能达到低切变、无脉冲的液体输送。
内齿轮的齿形为冠齿形，内齿泵腔的“通共容积”是由泵体月牙形壁面和两个液体封闭面的齿轮表面围成的，在齿轮的不断旋转中产生压力液体，达到输送的目的。
　　NYP系列内环式高粘度转子泵具有“强制锁定”功能可将转子和轴定位，降低磨损，延长使用寿命。泵设有阀，可保护系统不受超压的损坏，自动溢流。泵反转时，应将阀反向安装，阀螺母须朝向吸油口。

NYP系列高粘度泵用途

NYP系列内环式高粘度转子泵可用于对重油、沥青、胶类、树脂、洗涤剂等物体的输送。NYP高粘度泵_应用于输送纯净且有一定粘度的流体，可用于输送油品如润滑油、原油等；也可以用来输送橡胶、沥青、油漆、粘合剂、染料、涂料、润滑剂、多元醇、食品、药品等不含颗粒性杂质的高粘度物料；还可用于输送PA PB PC PE PS HIPS ABS PP PET PVA等高温、高粘度聚合物熔体物料。输送高粘度树脂，聚氨酯，聚谜，聚乙烯等类似的高粘度物料.

NYP高粘度泵优点：
（1）输送液体平稳，无脉动，振动小，噪音低。
（2）有很强的自吸_。
（3）正确选用零件材料，可输送多种有腐蚀性的介质，使用温度可200℃。
（4）内外转子转向相同，磨损小，使用_。
（5）泵的转速与流量呈线性函数关系，可适当改变转速来改变泵的流量。
（6）_适用高粘度稠度介质的输送。

●产品优点：

    1 该高粘度泵(高粘度转子泵,沥青输送泵)主要有内外转子、轴、泵体、泵盖、托架、密封、轴承等组成。
2 输送液体平稳、无脉动、振动小、噪音低。
3 该高粘度泵(高粘度转子泵,沥青输送泵)的转速与流量呈线型函数关系，可适当改变转速来改变泵的流量。高粘度泵_适用与高粘度介质的输送。高粘度泵轴端采用机械密封。
    4 该高粘度泵(高粘度转子泵,沥青输送泵)大限度的防止泄漏。
    5 适于户外安装，全封闭的磁力联轴器腔可以保护外磁体不与潮湿或外部物质相接触。
    6 该多种标准滑动轴承材质可供选择：铸铁、铜 、石墨、碳化钨。
    7 标准磁体材料是钕铁硼合金。可选择的钐钴磁铁允许操作温度高为250 摄氏度。
    8 可以双向输送。
    9 前盖和磁力耦合屏蔽套的外部加热夹套是标准的可选部件。
    10 的背拉式设计。
    11 标准法兰式联接，可只提供光泵头。
    12 具有内外套保护。
    13 _权设计的冷却系统：泵内一体的冷却循环系统，无需外部冷却。
    14 动态轴向平衡系统，将轴向载荷减到低，降低功耗并延长使用寿命。
    15 全封闭的磁力联轴器腔增加性。流动稳定：流量与齿轮转速成正比，与压力无关
    ●高粘度齿轮泵(高粘度转子泵,沥青输送泵)产品特点:

1. 流动平稳：没有脉动和压力波峰，不会产生管道颤动。
2. 多功能性：仅仅通过调整转子轴的位置，同一台泵既可以出来稀释溶液又可以出来沥青，糖浆，树脂，聚合物等高粘度液体。
3. 可逆性：可以通过改变齿轮的旋转方向使液体反向流动，两种方向都能充分发挥泵的_
4. 自吸性：由泵产生高真空，允许在大自吸高度实现快速自吸，取决于泵送液体的物理特性（温度，蒸汽压力，粘度等）。
5. 建议性：只有两个活动部件：主动轮和动轮，只有一个轴封。
6. 坚固的重载结构：低转速。特大球轴承的外部轴承座可以承受轴向和径向负载。
7. 磨损率低：由于主动轮和从动齿轮不成倍数关系。这就意味着磨损可以被均匀的分散在每个齿轮上。因为一个齿轮上的每一个齿轮接触另一个齿轮上的每一个齿轮的次数一样。
8. 磨损调节系统：转子边缘的磨损可以通过调整转子轴的位置来补偿。这样，即使在有相当大的磨损的情况下，也可以_泵的稳定性。
9. 维护简单，维护率低：不用移动泵，管道或泵驱动装置就可以进行检查和调节。
10. 互动性：标准组件的设计可实现不同材料和特性零部件之间的替换。例如：有多种轴封系统可供选择，还可以安装带夹套的外壳和轴盖来代替标准部件。
11. 端口位置可改变：泵壳可在轴承箱上旋转以从不同位置处吸排液体。
12. 预热：加热夹套或是与外壳铸成一体，或是安装在端盖上，或是安装在填料压盖上。
13. 旁路阀：旁路阀安装在泵上并且容易调节，在有些型号的泵上采取双重阀并带加热夹套。

    ●工作原理 :

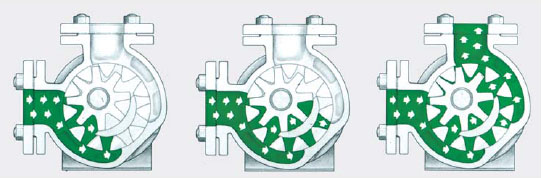

    高粘度泵是内齿轮泵回转式正位移泵,液体流动由两个齿轮产生,主动齿轮和从动轮,内齿轮嵌在外齿轮里面,由一个月牙挡板隔开.当齿轮转动时,液体被吸入到两个齿轮和月牙挡板围成的空间里,当齿轮啮合时, 液体受压被排除泵外. 因此, 液体流动平稳 , 并且容量大, 结构紧凑.
    专为沥青设计的夹套泵 :带有温度控制的沥青泵 , 可以在泵启动前快速将泵内固化的沥青熔化 . 在支架 , 端盖和轴承区域均有夹套备选 , 以防沥青在泵内固化
●NYP高粘度泵(高粘度转子泵,沥青输送泵)参数表（根据实际粘度选择合适的泵,NYP高粘度齿轮油泵高输送30万Cst介质）
