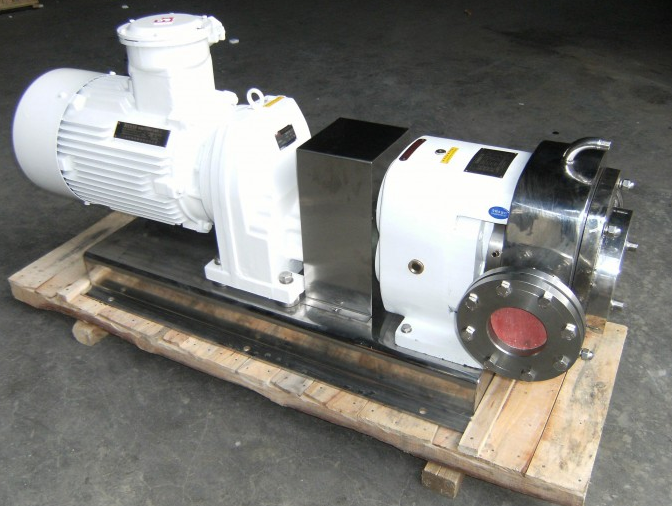

3-2RP卫生级凸轮转子泵

3-2RP食品卫生泵的特点:该泵属于回转式容积泵,效率高,寿命长,含有固体颗粒的悬浮液体及具有腐蚀性和卫生性要求高的介质,泵体内部与介质接触的零部件均采用不锈钢材料,并且可以根据介质不同的物理特性,改变泵的转速。
生产商:泊头市大江泵业制造有限公司
产 地:河北省》沧州市》泊头市
销售一部:0317-5662186 销售二部:0317-8266846
销售三部:0317-8287114 销售四部:0317-5569887

3-2RP卫生级凸轮转子泵详细介绍

  3-2RP食品卫生泵的特点:该泵属于回转式容积泵,效率高,寿命长,适于输送温度-30℃— +80℃,粘度为30-1.0×105cst,含有固体颗粒的悬浮液体及具有腐蚀性和卫生性要求高的介质,泵体内部与介质接触的零部件均采用不锈钢材料,并且可以根据介质不同的物理特性,改变泵的转速。

  用途用于食品、饮料、酿造、医药、日用化工、石油化工等行业。

  结构形式:

  主要由凸轮转子、轴封、齿轮箱三部分组成,一对同步转动的传动齿轮带动凸转子转动,来实现对介质的输送。轴封可以根据不同的工况条件设计为填料密封和机械密封。采用高强度铸铁齿轮箱,螺旋齿轮及重负荷轴承,保证长寿命。主要部分为盒式装配,不用拆卸齿轮箱便能调整转子间隙。

  O型密封环材质为硅橡胶,当介质具有腐蚀性时,采用聚四氟乙烯。

  从电机向泵看,泵转向为顺时针旋转。

转子泵又称胶体泵、凸轮泵、三叶泵、万用输送泵等,转子泵属于容积泵。它是借助于工作腔里的多个固定容积输送单位的周期性转化来达到输送流体的目的的。原动机机械能通过泵直接转化为输送流体的压力能,泵的流量只取决于工作腔容积变化值以及其在单位时间内的变化频率,而(理论上)与排出压力无关;转子泵在工作过程中实际上是通过一对同步旋转的转子。转子有箱体内的一对同步齿轮进行传动,转子在主副轴的带动下,进行同步反方向旋转。使泵的容积发生变化,从而构成较高的真空度和排放压力。特别适合卫生级介质和腐蚀性、高粘度介质的输送。具体工作原理可以见工作原理图。

2 转子泵的结构

  采用联轴整体组装,使体积变小(长度可以减短100-250mm),减少占地面积,结构紧凑,外包不锈钢,镜面抛光,外形美观,档次高,避免原来涂膏刷漆的脱落。 性能优化:采用联轴整体组装,减少弹性联轴器功率消耗,噪音及磨损更换而提高工作效率,得到了最高的效率,最小的内部滑动和更长的使用寿命。

3 转子泵的工作原理

  转子泵依靠两同步反向转动的转子(齿数为2—4)在旋转过程中于进口处产生吸力(真空度),从而吸入所要输送的物料。两转子将转子室分隔成几个小空间,并按a→b→c→d的次序运转。运转至位置a时,只有I室中充满介质;到位置b时,B室中封闭了部分介质;到位置C时,A室中也封闭了介质;到位置d时,A室B室与Ⅱ室相通,介质即被输送至出料口。如此循环往复,介质(物料)即被源源不断输送出去。

4 转子泵的应用范围

  1.食品饮料类:乳品、乳胶、巧克力、糖浆、乳酪、麦芽汁、啤酒、汽水
2.水果浓缩物:布丁、果酱、果冻、番茄酱
3.糊类产品:脂肪及油脂等等
4.化妆品:面霜、洗涤剂、发型凝胶、香料油等等
5.药物类:浸膏、乳剂、药丸浆等等
6.化学工业:染料、脂肪、溶剂、树脂及聚合物

5 转子泵的技术参数

  1.流量:Q=200升/小时~400,000升/小时
2.输送物料粘度范围:1CP~1000,000CP
3.出口最高压力:0.1-1.2Mpa(在高粘度时) 特殊配置能达到1.6Mpa(宁波得利时泵业)
4.产品温度:常温(特殊要求需注明)

6 转子泵的特点

  1.转子泵中凡与输送物料接触的零配件,均采用符合卫生标准的不锈钢材料制作,其密封件均采用无毒橡胶。可靠的防锈性和无毒密封性确保了安全卫生。
2.转子的流线结构以及转子室中无死点和非金属件,避免了对被输送物质造成污染。
3.适用于就地CIP清洗与蒸汽消毒,完全符合美国FDA规范要求及医药级(GMP)规范要求。
4.特别适用于再输送过程中容易起泡沫以及输送高粘度、高浓度及任何含颗粒的介质,经其输送的物料保持原有的品质部变,不起任何理化反应。
5.采用外装动、静环式机械密封,可直接水冲洗,耐高压,不易磨损,无泄漏。
6.体积小,流量大,扬程压力高,适用长距离与高阻力定量输送。
7.泵的叶轮与传动齿轮分开,且在泵腔内各零配件之间保证一定的间隙,相互不接触,伍磨损,低噪音,可靠性好,使用寿命长,节能降耗。
8.配置变频器后,可以随意调节流量,并可做一般计量泵使用。
9.可输送汽、液、固等三相混合物料。可以输送的介质的粘度可高1000000CP和含固量达55%的浆料。
10.结构紧凑,维护方便,几乎无易损件,运行成本低。

7 转子泵的安装

  1联轴器的安装
在安装联轴器时,须通过传动轴端头的螺纹孔用专用工具将其压入传动轴,不可用铁锤敲击联轴器。
2泵传动轴与电机的对准
两联轴器允许的最大不同轴度公差范围(标准安装);
——径向偏移量:1%(最大外径)
——偏移角度:≤1°30´
对于泵总成(包括驱动装置和底座),在出厂已经调整好,将泵安装在地基以后,应取下联轴器罩检查泵轴与驱动轴的同轴度(如果地基不平,安装后底卒弯曲,将造成很大危险)。
3旋转方向
泵的旋转方向在标牌上已标明,泵的旋转方向决定了介质的输送方向。如需改变方向,必须得到制造商或供应商的同意。
4压力
泵的压力在泵的出厂前都已经测试并标注于铭牌上,用户在选泵时须考虑泵的压力与周边的附件系统的相适配。
5管路系统
当停止运行时, 与排出体和吸入室连接的管道里应保留一定量的介质,以便在启动时对密封装置起到润滑作用,或用清水冲洗机械密封件。
在泵的安装前,清洗干净与泵连接的管道。
必须保证在连接上管道后没有额外的力施加在泵体上。即在连接管道下进出口时保证不影响泵与底座的连接螺栓。
必须保证管路的振动没有损坏泵体的危险。
6轴封
必须定期检查轴封和O型密封圈,若有磨损损坏或老化就及时更换,所需另配件可与制造商联系或咨询。
7接电
有关电方面的工作,须由电气技术人员按照有关规定进行。

8 转子泵的选型参数

型号
流量 L/100r

压力 MPa

最高转速 r.p.m

配套功率 KW

口径 mm

3-2RP-6-1.0

28
1.0

400

2.2

50

3-2RP-28-0.6

58
0.6
960
5.5
50
3-2RP-156-0.7

156

0.7
720
22
100
3-2RP-350-0.9

350

0.9

650

75
125
