3G系列三螺杆泵

螺杆泵是按国家标准GB10887-89设计、制造。三螺杆泵是一种转子式容积泵,主要是利用螺杆啮合的原理,依靠旋转的螺杆在泵套内相互啮合,把被输送的介质封闭在啮合腔内,沿螺杆轴向连续匀速地推至排出口,为系统提供稳定的压力。三螺杆泵适用于输送各种无腐蚀性油类及类似油和润滑性液体。
生产商:泊头市大江泵业制造有限公司
产 地:河北省》沧州市》泊头市
销售一部:0317-5662186 销售二部:0317-8266846
销售三部:0317-8287114 销售四部:0317-5569887

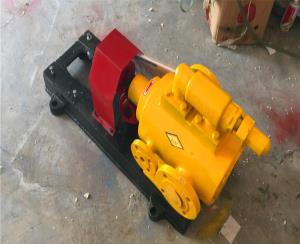

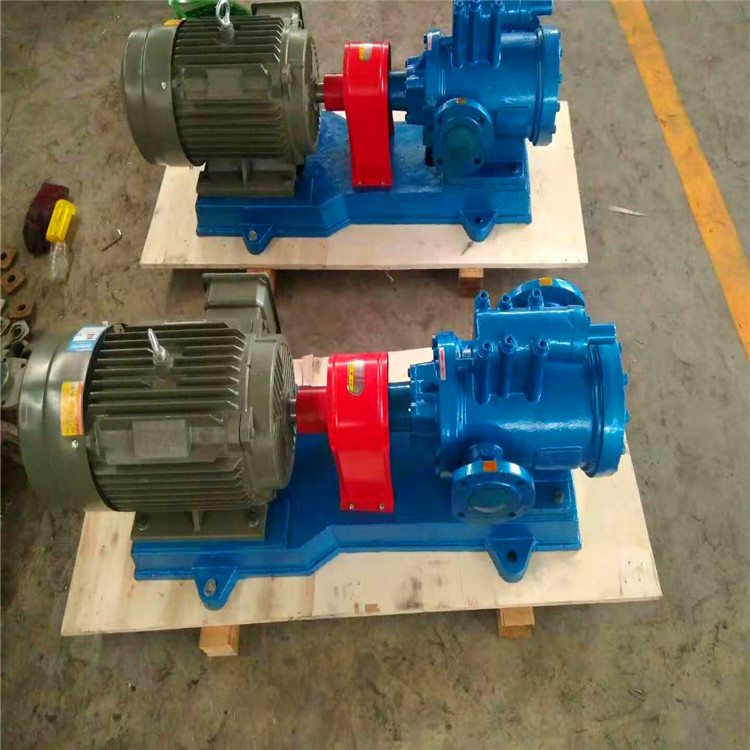

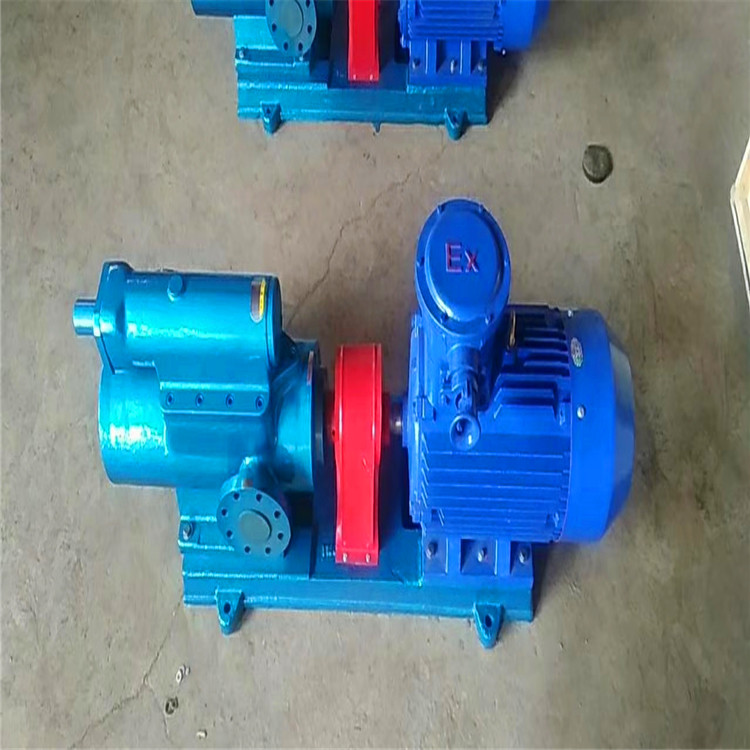

3G系列三螺杆泵详细介绍

  3G系列三螺杆泵简介:

  三螺杆泵是按国家标准GB10887-89设计、制造。三螺杆泵是一种转子式容积泵,主要是利用螺杆啮合的原理,依靠旋转的螺杆在泵套内相互啮合,把被输送的介质封闭在啮合腔内,沿螺杆轴向连续匀速地推至排出口,为系统提供稳定的压力。三螺杆泵适用于输送各种无腐蚀性油类及类似油和润滑性液体。输送液体的粘度范围一般为3.0~760mm2/S(1.2~100°E),高粘度介质可通过加温降粘后输送。其温度一般不超过350℃。

  3G系列三螺杆泵包括3G通用型,3GC船用型及特殊型。三螺杆泵是转子式窖泵,由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合,得以在三螺杆泵的进出口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口,并使所输送液体逐渐升压,从而形成一个连续,平稳,轴向移动的压力液体。

  3G系列三螺杆泵所输液体为各种不含固体颗粒.

  3G系列三螺杆泵优点

  1、三螺杆泵输送介质为直线连续输送、无搅拌、无脉动。

  2、三螺杆泵振动小,噪音低。

  3、三螺杆泵压力高、效率高。

  4、三螺杆泵结构简单、拆装方便。

  5、三螺杆泵体积小,重量轻。

  6、三螺杆泵磨损轻微,寿命长。

  7、三螺杆泵广泛应用于石油、化纤、冶金、机械、电力、机床、船舶、玻璃、公路等各行各业。

  8、三螺杆泵适用于输送燃料油、润滑油、液压油、原油、沥青及其他类似油的润滑性液体。

  9、三螺杆泵在工业领域作润滑泵,在液压系统中作液压泵,在燃油系统中作输送及增压泵;在输油系统中作输送及加油泵。

  10.流量范围0.2~600m3/n最高工作压力可达6.3MPa。三螺杆泵是按国家标准GB10887-89设计、制造。三螺杆泵是一种转子式容积泵,主要是利用螺杆啮合的原理,依靠旋转的螺杆在泵套内相互啮合,把被输送的介质封闭在啮合腔内。

  一般采用机械密封。三螺杆泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵年,为顺时针旋转。

  三螺杆泵主、从螺杆16MnCrS5,40Cr,45,38CrMoALA

  三螺杆泵泵体:HT200,QT450-10,ZCuSn10Pl,ZG270-500

  3G系列三螺杆泵包括3G、3GR、3Gr、3GN、3GW。

3G系列三螺杆泵性能参数

型号 排出压力
P MPa
流量 Q 转速n
r/min
必需汽蚀余量 rm 效率η % 电动机
m3/h L/min 功率kw 型号
25×4-46 1.0 0.8 13 1450 4 62 0.75 Y802-4
2.5 0.6 10 60.6 1.5 Y90L-4
1.0 2.0 33 2900 4.5 59.4 1.5 Y90S-2
2.5 1.6 26 69 3 Y100L-2
    30×4-46 1.0 1.6 26 1450   4.5 63.5 1.1 Y90S-4
2.5 1.2 20 61 2.2 Y100L1-4
1.0 3.6 60 2900  60 2.2 Y90L-2
2.5 3.2 53 69 4 Y112M-2
36×4-46 1.0 2.8 46     1450     4.5 66 2.2 Y100L1-4
2.5 2.4 40 66.5 4 Y112M-4
1.0 6.5 108 2900 5 60.5 4 Y112M-2
2.5 6 100 72 7.5 Y132S2-2
42×4-46 1.0 4.8 80 1450 5 62 4 Y112M-4
2.5 4.2 70 73 5.5 Y132S1-4
1.0 10.5 175   2900   5.5 61 5.5 Y132S1-2
2.5 10 166 72 15 Y160M2-2
45×4-46 1.0 6.3 106   1450   5 70 3 Y100L2-4
2.5 5.9 99 74 7.5 Y132M-4
1.0 13.5 225   2900   5.5 60 7.5 Y132S2-2
2.5 13 217 75 15 Y160M2-2
    60×4-46 1.0 15.5 255   1450   5 71.3 11 Y160M-4
2.5 14.5 245 74 15 Y160L-4
1.0 32 533   2900   5.5 63 18.5 Y160L-2
2.5 31.5 525 77 37 Y200L2-2
70×2-46 0.6 24 400   1450   5 71 7.5 Y132M-4
1.0 23.5 390 75 11 Y160M-4
1.6 22.5 370 76 15 Y160L-4
  70×4-46 1.0 24.5 408   1450   5 72.5 18.5 Y180M-4
2.5 23.5 392 79 30 Y200L-4
  80×2-46 0.6 36.5 608   1450   5 72 11 Y160M-4
1.0 35 594 75.5 18.5 Y180M-4
1.6 34.5 575 76.5 22 Y180L-4
  80×4-46 1.0 37 617   1450   5.5 72 30 Y200L-4
2.5 35 590 78.1 45 Y225M-4
100×2-46 0.6 72.5 1208   1450   5 73 22 Y180L-4
1.0 71 1183 77 37 Y225S-4
1.6 60.5 1158 79 45 Y225M-4
100×4-46 1.0 72.5 1208 1450   5.5 73 55 Y250M-4
2.5 70 1165 78.5 75 Y280S-4
  S100×3-27 0.6 72 1196   1450   6 62 22 Y180L-4
1.6 70 1160 72 55 Y250M-4
2.5 69 1145 74 75 Y280S-4
S120×3-27 0.8 123 2055   1450   6 74.5 55 Y250M-4
1.5 120 2010 76 90 Y280M-4
2.5 115 1920 78.5 132 Y315M-4
